Sterownik PLC UL 1685 Sprzęt do badań ogniowych Kabel taśmowy Tester palności pionowej

Sterowanie PLC Wiązki kablowe Pionowy tester palności Z UL 1685

Normy

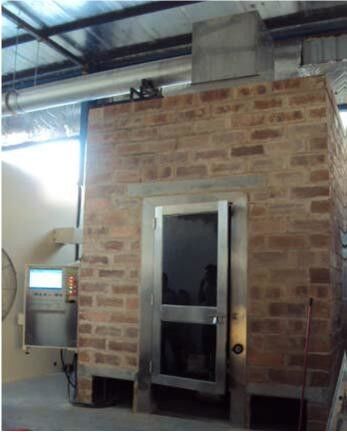

Kabel taśmowy Pionowa maszyna do badania rozprzestrzeniania płomienia w pionie została zaprojektowana zgodnie z odpowiednimi postanowieniami normy UL1685, GB18380.3 dotyczącymi wymagań w zakresie testowania przewodów i spalania kabli. I spełniają normy IEC 60332-3-10, KS C IEC 60332-3-21 ~ 25 (klasa A ~ D).

Aplikacje
Wiązany kabel Pionowy tester rozprzestrzeniania płomienia jest urządzeniem, które służyło do testowania pionowej instalacji wiązki przewodów lub kabla optycznego w celu tłumienia pionowego rozprzestrzeniania się płomienia w określonych warunkach, jest to niezbędne wyposażenie dla kabli zasilających, kabli sterujących i spalania wiązek kabli światłowodowych test. Ponadto, jeśli palnik testera wyreguluje się o 20 stopni, można to osiągnąć za pomocą standardów testowych IEEE 383 (IEEE 1202). Ten tester może być wyposażony w port konfiguracji urządzenia do uwalniania ciepła, a analizator gazu może mierzyć wartości mocy cieplnej takich jak HRR (współczynnik uwalniania ciepła), SPR (szybkość wytwarzania dymu) i tak dalej.

Doświadczenie użytkownika
1, Ten tester zaprojektowany z wysoką inteligencją i łatwy w obsłudze;
2, Z profesjonalnym wzornictwem przemysłowym, pięknym wyglądem i rozsądnym układem;
3, Ten sprzęt to precyzja, bezpieczeństwo i stabilność;
4, Z systemem sterowania mikrokomputerem, inteligentnym procesem testowania, nie ma potrzeby ręcznego ustawiania czasu.
5, odporna na korozję komora testowa ze stali nierdzewnej

Główne cechy

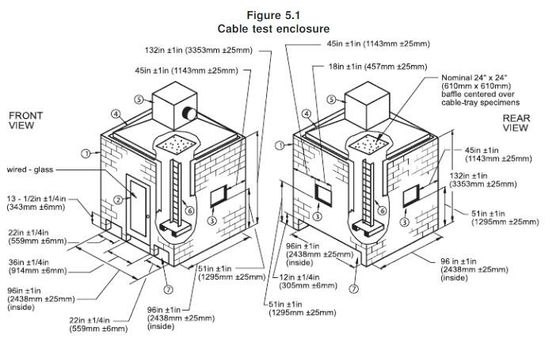

1, Wymiar skrzynki testowej ze stali nierdzewnej wynosi 1000 ± 100 (W) x2,000 ± 100 (D) x4,000 ± 100 (H) mm. Wewnętrzna powierzchnia obudowy jest wyższa od podłoża, a tylna strona pokryta jest materiałem izolacyjnym;
2, Wyposażony w drabinkę ze stali nierdzewnej, zgodnie z wymaganiami GB / T18380.31;
3, 2 zapasowy uchwyt na próbki;
4, Drabiny wykonane są ze stali nierdzewnej, odporne na korozję i łatwe do czyszczenia;
5, W dolnej części szafy znajduje się wlot powietrza o wymiarze 800 ± 20 (W) × 400 ± 10 (D), w pozycji 150 + 10 mm z przodu pudełka.
6, Wewnątrz pudełka testowego zamontowano termopary typu K o średnicy 2 mm;
7, Przepływ powietrza wewnątrz pieca do spalania można stabilnie regulować przy (5000 ± 500) L / min.

Systemy spalania
1, Palnik: Rozmiar palnika gazowego typu propan o rozmiarze 257 mm × 4,5 mm, i otwarcie w sumie 242 otworów, które ułożone są w 3 linie po 81,80,81, średnica otworu

1,35 mm, odległość między otworami wynosi 3,2 mm;
2, Wyposażony w precyzyjny zawór kulowy do kontroli gazu;
3, dwa przepływomierze: przepływomierz powietrza i przepływomierz gazu oraz zawór sterujący;
4, Przód testera spalania jest wyposażony w rurkę zatrzymującą płomień, aby zapobiec odpuszczaniu gazu propanowego, zapewniając w ten sposób maksymalne bezpieczeństwo próbki.
5, Kąt spalania: poziomy; automatyczne urządzenie zapłonowe; (20 stopni regulowane jest opcjonalne).
6, Palnik może automatycznie kompensować proces kompensacji gazu i powietrza przez program komputerowy, podczas gdy wiele tradycyjnych systemów zaniedbało ten wpływ.

Systemy kontrolne
1, PLC z dużym ekranem dotykowym;
2, Ten tester może automatycznie zapłonu i automatycznego pomiaru czasu, zakres czasu 999min i precyzji 1s;
3, Dane eksperymentalne są automatycznie zapisywane, bezpłatne zapytanie;
4, Z 40 minutową i 1 godzinną funkcją przypomnienia o czasie;
5, Uchwyty próbek są podnoszone za pomocą elektrycznego dźwigu.

Parametry urządzenia
1, Wielkość pudełka testowego wynosi 1000 ± 100 (W) x2,000 ± 100 (D) x4,000 ± 100 (H) mm;
2, Dokładność anemometru wynosi 0,1 m / s;
3, zasięg anemometru źródła powietrza wynosi 8000 l / min; wiatry wylotowe wynoszą (5000 ± 500) L / min można regulować;
4, Gaz: czystość 95% propanu klasy technicznej (klient);
5, Kontrola przepływu gazu: poniżej 100 kpa, w temperaturze 20 ° C;
6, zasilanie gazem spalinowym: propan (lub LPG).

Specyfikacje
