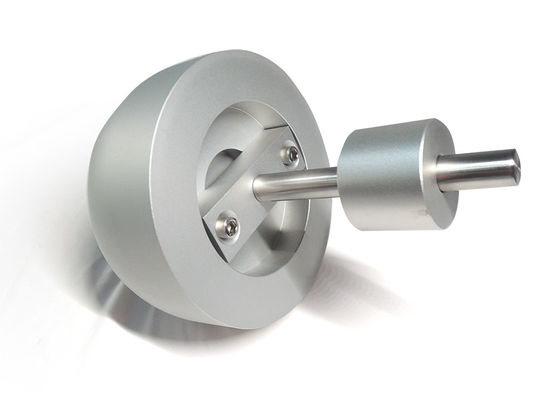

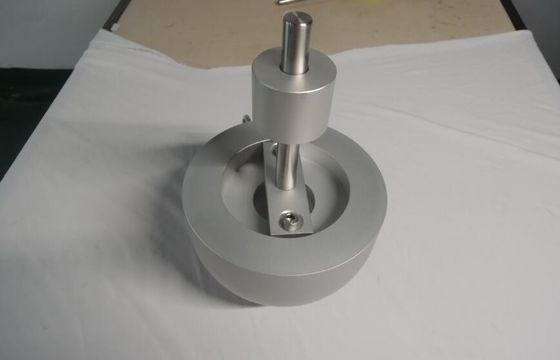

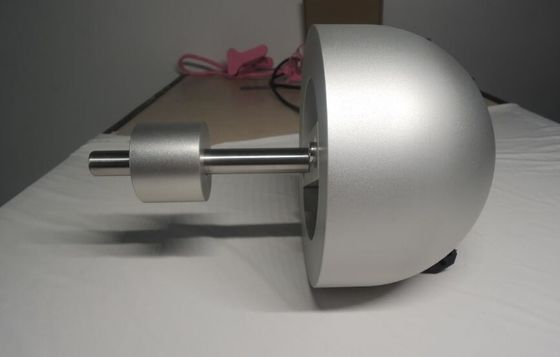

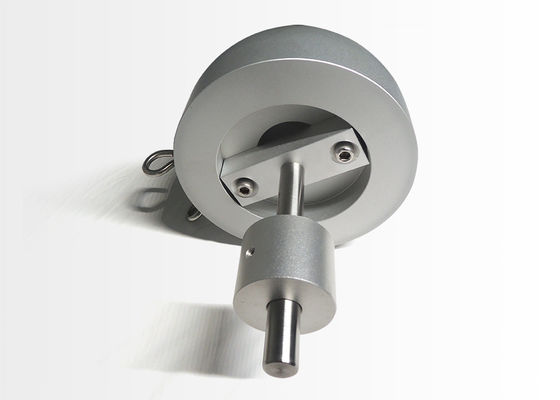

IS 9873-4 / ISO 8124-4 Głowica udarowa ze stopu aluminium Alu dla elementów wahliwych bez akcelerometru

Głowica udarowa ISO 8124-4 z elementów wahliwych (bez akcelerometru)

Informacje o produkcie

Masa badawcza składająca się z aluminiowej kuli lub półkuli o promieniu 80 mm ± 3 mm i masie całkowitej
(łącznie z akcelerometrem) 4,6 kg ± 0,05 kg.Uderzająca część między uderzoną powierzchnią a
akcelerometr powinien być jednorodny i wolny od pustych przestrzeni.Kable podłączone do akcelerometru powinny:
być umieszczone w taki sposób, aby wpływ na masę badanej masy był zminimalizowany

Standard testowy

ISO8124-4 6.4.1

Procedura

Zmontuj i zainstaluj badany element wychylny zgodnie z instrukcją producenta.
Zawieś huśtawkę za pomocą zawieszenia dostarczonego wraz z huśtawką i na maksimum
wysokość, na którą pozwalają.Jeśli liny lub kable są środkami podwieszenia, może być konieczne ich rozciągnięcie
w celu umożliwienia płynnego ruchu po zwolnieniu huśtawki podczas testu.W razie potrzeby zastosować obciążenie np.
5 kg do końca każdej liny lub kabla i pozostawić na 6 godzin lub do wyprostowania lin lub kabli.
Wyreguluj wszystkie części zestawu tak, aby łańcuchy do zawieszania masy testowej były równoległe do środków
zawieszenie elementu huśtawki.
Zawieś i wyreguluj masę testową tak, aby punkt styku elementu wahadłowego i środek testu
masa znajduje się w tej samej płaszczyźnie poziomej, co środek ciężkości masy testowej.Upewnij się, że łańcuchy do testu
masa nie jest skręcona, a masa testowa wisi w linii pionowej.
Umieść znak indeksu z boku elementów huśtawki, które są podtrzymywane przez łańcuchy, liny, liny lub inne
niesztywne elementy podwieszające.Znak indeksu może znajdować się na dowolnej części zawieszonego członka, która jest:
bezpośrednio poniżej punktu obrotu w wolnowiszącej pozycji spoczynkowej.
Elementy huśtawki podtrzymywane przez łańcuchy, liny, liny lub inne niesztywne elementy podwieszające powinny być:
podniesione wzdłuż ich łuku ruchu, aż do rzutu z boku linii prostej przez punkt obrotu i indeks
zaznaczenie tworzy z pionem kąt 60° ± 1°.Gdy podwieszony element zostanie podniesiony do pozycji testowej,
w elementach wiszących powstanie pewna krzywizna.Dostosuj pozycję podwieszanego członka do
określić tę krzywiznę, która zapewnia stabilną trajektorię.
