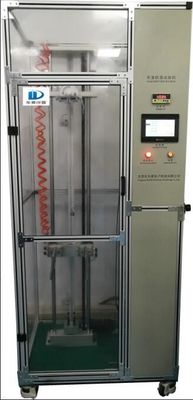

Ekran dotykowy + sprzęt do testowania laboratoryjnego PLC Komputery przenośne Upuść maszynę testową

1. Aplikacja produktu

Urządzenie służy do oceny wpływu produktu na działanie produktu, gdy nieoczekiwanie spadło podczas rzeczywistego użytkowania produktu. Jest odpowiedni dla małych produktów elektronicznych, takich jak telefony komórkowe, PAD, e-książki i słowniki elektroniczne, które mają być testowane pod kątem upuszczenia w określonym kierunku lub określonej pozycji.

2. Struktura i zasada systemu

Zasada Opis: System wykorzystuje ekran dotykowy do komunikacji ze sterownikiem PLC, steruje silnikiem serwomechanizmu, aby napędzać zacisk przyssawki mechanizmu upuszczającego do podnoszenia, i współpracuje z działaniem urządzenia odhaczającego i przyssawki, aby zrealizować test upadku . 3 przyssawki w różnych kierunkach, aby sprostać testowi upadku krawędzi produktu, narożników i powierzchni.

3. Funkcje produktu

3.1 Podwójne kolumny liniowe prowadzenie łożyska, silnik serwo + podnoszenie napędu paska zębatego, można ustawić dowolną wysokość testu, enkoder zewnętrzny bezpośrednio wykrywa rzeczywistą pozycję podniesienia, pozycjonowanie jest bardziej dokładne

3.2 Trzy różne kąty przyssawek w celu uzyskania testu wielopłaszczyznowego próbek, automatyczna funkcja adsorpcji indukcyjnej, dwie przyssawki pod każdym kątem, unikanie inwersji kąta podczas opadania w pionie

3.3 Ekran dotykowy + sterowanie PLC o wysokiej odpowiedzi, a wszystkie elektryczne części sterujące wykorzystują pełne zestawy importowanych produktów, prędkość reakcji jest szybsza, operacja jest bardziej stabilna, a dane takie jak przyspieszenie, maksymalna prędkość lądowania i czas testu mogą być mierzone.

3.4 W pełni obudowana rama zewnętrzna i ekranowane drzwi z blokadą elektromagnetyczną zapewniają bardziej niezawodną ochronę dla bezpieczeństwa operatora

3.5 Wybierz wysokoprzepływowy generator podciśnienia, aby uzyskać większe ssanie i test dla większych próbek

3.6 Funkcja szybkiego kompensowania podciśnienia w celu zmniejszenia przyczepności badanych próbek i przyssawek, a spadek jest dokładniejszy

3.7 Płytka upuszczająca jest umieszczana bezpośrednio na ziemi, aby uniknąć innych czynników, co sprawia, że ​​test jest bliższy rzeczywistości.

4. Główna funkcja

4.1 Directional Drop Test

4.2 Test swobodnego spadku

4.3 Funkcje automatyczne i ręczne

4.4 Funkcja kompensacji wysokości odniesienia

4.5 Można ustawić wysokość upuszczenia, prędkość końcową i liczbę testów

4.6 Szybka kompensacja podciśnienia

4.7 Funkcja pomiaru danych, automatycznie oblicza przyspieszenie, prędkość lądowania, czas testu itp .;

4.8 Całkowicie zamknięta funkcja ochrony drzwi bezpieczeństwa (drzwi bezpieczeństwa są otwarte, sprzęt nie uruchamia się, ochrona operatora)

5. Parametry techniczne

5.1 Wysokość spadku: Można ustawić w zakresie 400-1800 mm, dokładność przemieszczenia wynosi ± 1 mm, a pełne przyspieszenie podczas upuszczania: błąd mieści się w granicach 0,2 g. Próbkę kontrolowano tak, aby spadała z wysokości 1 m przez urządzenie, a chwilowa prędkość podczas kontaktu z podłogą wynosiła> 4,2 m / s. Odchylenie powierzchni opadającej: orientacja produktu i początkowe ugięcie nie są większe niż 5 ° podczas lądowania. Jeśli jest większy niż 5 °, jest to nieudany test upuszczenia; wskaźnik sukcesu kontrolowanego spadku wynosi> 99%.

5.2 Kąt spadku: 0 °, 45 °, 90 °, 2 duże powierzchnie, 4 płaszczyzny, 8 krawędzi i 4 rogi prostokątnej próbki, którą można upuścić

5.3 Odpowiednie normy: Produkt jest zgodny z normą IEC68-2-32

5.4 Dane techniczne i wielkość przyssawki: Ф16 mm przyssawka, 6

5.5 Dane testowe: wysokość spadku, przyspieszenie, prędkość końcowa, czas testu, liczba testów itp.

5.6 Masa próbki testowej: maksymalna dopuszczalna 1000g

5.7 Wielkość powierzchni kropli: 350 * 350 * 50 mm

5.8 Materiał powierzchni opadającej: (można dostosować)

Biały granit granitowy, powierzchnia jest polerowana, bez widocznych zadrapań, dziur i wgnieceń; grubość wynosi 49 ~ 51 mm; płaskość <1 mm. Po ustawieniu na stałe na maszynie upuszczającej stalowa kula o masie 32 g ma swobodę spadania z wysokości 50 cm, a wysokość odbicia wynosi 30-40 cm; wysokość jest swobodnie opuszczana z wysokości 100 cm, a wysokość odbicia wynosi od 70 do 80 cm.

Metoda inspekcji: użyj odkurzacza i szmatki, aby usunąć powierzchnię, a następnie dotknij powierzchni dłonią, aby wyczuć wizualnie, czy jest guz; jeśli czujesz ciernie intuicyjnie, powierzchnia jest niewykwalifikowana.

Deska z drewna: Deska z drewna o wysokiej gęstości o grubości 3 cm. Kula ze stali jakości 130g spada z wysokości 50 cm, wysokość odbicia wynosi 10-15 cm; wysokość spada z 70 cm, a wysokość odbicia to 15 cm - 20 cm.

5.9 Chropowatość powierzchni chropowatości: Wartości chropowatości płyt marmurowych i cementowych wynoszą odpowiednio 0,59 μm i 1,29 μm (dane referencyjne)

6. Wymagania dotyczące środowiska pracy i środowiska pamięci masowej

6.1 Temperatura i wilgotność pracy: temperatura 18 ° C ~ 30 ° C, wilgotność 40% ~ 60% (bez kondensacji)

6.2 Temperatura i wilgotność przechowywania: temperatura -10 ° C ~ 60 ° C, wilgotność 40% ~ 60% (bez kondensacji)
