BS 8414-1 Test ognioodporności zewnętrznego systemu ocieplenia zewnętrznej ściany

Wprowadzenie produktów

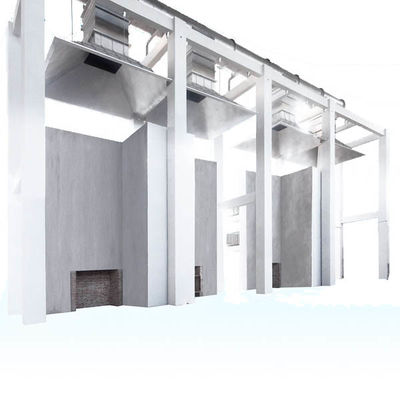

Model testu ogniowego okna symuluje pionową powierzchnię budynku składającą się ze ściany głównej i pionowej ściany pomocniczej.

Zewnętrzny system izolacji termicznej jest instalowany na powierzchni budynku. Otwarcie komory spalania na dole modelu testowego symuluje okna lub otwory podłogi w rzeczywistym budynku. Zapalony płomień drewna lub gazu wylewa się z okna, symulując pożar po zapaleniu w pomieszczeniu. Gdy płomień wylewa się z okna lub dziury, atakuje zewnętrzny system izolacji termicznej, sprawdza stopień uszkodzenia zewnętrznego systemu izolacji termicznej i ocenia jego rozprzestrzenianie się płomienia. Całkowite ciepło uwolnione w ciągu 30 minut wynosi około 4500 MJ, a szczytowa szybkość wydzielania ciepła wynosi około (3 + 0,5) MW.

Standard: BS 8414-1: 202 / GB / T 29416: 2012

Charakterystyka wydajności

1. System testowy uruchamia alarm zapłonu po 5 minutach. Po zapaleniu czas rozpoczęcia testu może zostać automatycznie ustalony. Jednocześnie można automatycznie rozróżnić testową temperaturę. W tym samym czasie komputer może wyświetlić test spalania według częstotliwości wizualnej. Jednocześnie oprogramowanie komputerowe może rejestrować czas opadania, czas zawalenia, wartość temperatury i wyświetlać krzywą temperatury oraz inne informacje związane z testem.

2. Jeden czujnik prędkości wiatru, 0-10 M / S, z dokładnością do 0,1 M / S;

3. Dwie kamery, w tym wyświetlacz komputera 2.

4. Termopara typu K: w osłonie ze stali nierdzewnej zakres temperatur wynosi 0-1038 stopni, dokładność temperatury wynosi (+ 0,1%), a drut termopary wynosi 500 stóp.

5. Moduł ADAM-4118: Mocny 8-drożny moduł wejściowy termopary, 8-kanałowy niezależnie konfigurowalny kanał różnicowy; Praca w szerokiej temperaturze; Szersza temperatura pracy: -40- + 85 stopni C; Wysoka odporność na zakłócenia: napięcie wejściowe ochrony przeciwprzepięciowej 1KV, EFT 3KV i ESD 8KV; Silne przeciwzakłóceniowe: ochrona przeciwprzepięciowa 1KV na wejściu zasilania, EFT 3KV, ochrona ESD 8KV, szeroka. Zakres mocy wejściowej: + 10 ~ + 48 VDC; zakres wejściowy: + 10 ~ + 48 VDC;

6. Dwa komputery;

7. Trzy elektroniczne skrzynki kontrolne;

8. Jedno okno konwersji sygnału;

9. Okablowanie polowe.

Wymagania elektryczne: 220 V, 50 Hz, 5 A.

wymagania środowiskowe: temperatura od 10 ° C do 35 ° wilgotności (65 ± 5)%

Zastosowanie: materiały budowlane
