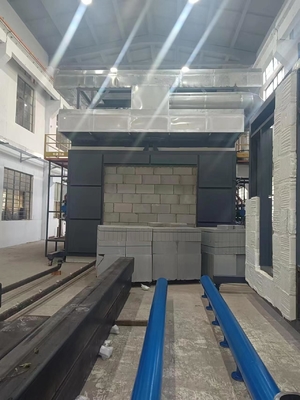

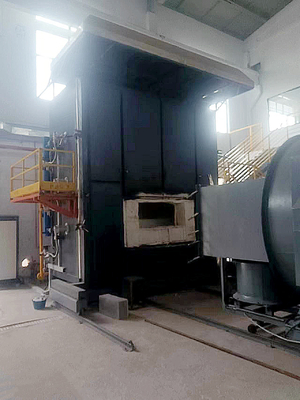

BS EN 1365 Piekarnik do testowania odporności pożarowej pionowy dla ścian części niestopowych

BS EN 1365 Sprzęt do badań odporności ognia pionowego pieca dla ścian części nieobciążających

BS EN 1365 Piekarnik pionowy doBadanie odporności na ogień dla łożysk nieobciążonych Część 1 Ściany

I. Zakres stosowania:

1.1 Ma zastosowanie do badań odporności ognia drzwi i zestawów rolet zamontowanych w otworach pionowych elementów oddzielających, takich jak drzwi z zawiasami, drzwi obrotowe, poziome drzwi przesuwne,pionowe drzwi przesuwne, (w tym drzwi przesuwne i drzwi sekcjonalne), drzwi przesuwne, inne drzwi przesuwne, drzwi składane, drzwi klapkowe, panele, które mogą być przenoszone w ścianie itp.,oraz badania odporności ogniowej drzwi budynków z drzwiami bez drzwi i rolet.

II.Standardy

2.1 Zgodność z normą BS EN 1364-1:2015: "Próba odporności na ogień dla łożysk nieobciążonych Część 1: Ściany

III. Główne cechy działania pieca pionowego:

3.1 Jeden piec może być wykorzystywany do wielu celów i może być kompatybilny z wieloma normami.

3.2 Przyjąć kartę akwizycyjną o wysokiej precyzji do zbierania danych dotyczących różnych aspektów, takich jak temperatura, ciśnienie i przepływ każdej drogi, oraz analizować,proces i sterowanie za pomocą mikrokomputera w celu wytworzenia w czasie rzeczywistym odtworzenia rzeczywistych informacji w momencie spalania, i bezpośrednio wywodzić wyniki przez analizę i określenie mikrokomputerów; cała maszyna przyjmuje wszystkie urządzenia wysokiej jakości, aby zapewnić system jest wysokiej jakości, wysokiej prędkości pracy i zaawansowane.

3.3 Przyjąć kartę akwizycyjną o wysokiej precyzji + moduł wieloobwodowy + PLC + komputer i wdrożyć tryb automatycznego sterowania PID, o doskonałej stabilności, powtarzalności i odtwarzalności.

3.4 Przyjmując interfejs operacyjny Windows XP i LabView, specjalne oprogramowanie do opracowania dla globalnych urządzeń precyzyjnych, styl interfejsu jest świeży, piękny i prosty.wyniki pomiarów są wyświetlane w czasie rzeczywistym, a doskonała krzywa jest dynamicznie rysowana, a dane mogą być zapisywane, odczytywane i drukowane na stałe.

3.5 Konstrukcyjna żywotność pieca wynosi ponad 15 lat, a piec jest zbudowana z wykorzystaniem amerykańskiej technologii GOVMARK (Gomak).temperatura warstwy zewnętrznej jest temperaturą pokojową; długą żywotność, materiał izolacyjny wewnętrznej warstwy (części zużywające) łatwo wymienić.

3.6 Wiele systemów ochrony bezpieczeństwa, w tym ochrona cieplna kanałów powietrznych, ochrona przed uwalnianiem ciśnienia, ochrona przed wyciekiem, wykrywanie wycieków gazu, ochrona bezpieczeństwa przewodów gazowych,ochrona bezpieczeństwa palników i inne urządzenia bezpieczeństwa w celu zwiększenia współczynnika bezpieczeństwa we wszystkich aspektach.

3.7 Wysokotemperaturowe gorące powietrze wydobywane z pieca jest chłodzone wodą i chłodzone powietrzem, a woda wykorzystuje wodę w obiegu, co poprawia oszczędność energii.

IV. Piece pionowe Projekt konstrukcyjny pieca

4.1 Konstrukcja pieca: piec jest zaprojektowana do trwania ponad 15 lat, a piec jest zbudowana przy użyciu technologii GOVMARK (Gomak) z USA.gdy warstwa wewnętrzna jest 1300°C, temperatura warstwy zewnętrznej jest temperaturą pokojową; długa żywotność, materiał izolacyjny (części noszące) warstwy wewnętrznej jest łatwy do wymiany.z zewnątrz do wewnątrz, jest następująca: pierwsza warstwa to ramy stalowe; druga warstwa jest zbudowana z czerwonych cegieł jako obwodu; trzecia warstwa to ognioodporny azbest wysokotemperaturowy;Czwarta warstwa to ogniotrwałe cegły.; piąta warstwa zawiera żyrkoniową bawełnę ogniotwórczą o wysokiej temperaturze, o temperaturze ogniotwórczej 1600°C.

4.2 Materiały odporne na wysokie temperatury.

4.2.1 ogniotrwałe cegły: temperatura użytkowania dla najwyższej odporności na temperaturę 1750 °C, długotrwała odporność na wysokie temperatury 1600 °C, gęstość masowa 1,0 g/cm3,wytrzymałość na ciśnienie w temperaturze pokojowej większa niż 3.2MPa, zmiana linii o temperaturze 1400 °C o 0,5%, przewodność cieplna lepsza niż 0,4 W/m - K.

4.2.2 przemysłowy ogniotrwały wiąźnik do wiązania: temperatura użytkowania 1400°C.

4.2.3 bawełna odporna na wysoką temperaturę w piecu: stosowanie żaroodpornej bawełny wysokotemperaturowej zawierającej cyrkonium, o grubości 50 mm, długotrwałej temperaturze żaroodpornej 1600 °C,specjalne materiały izolacyjne do pieców przemysłowych.

4.3 Materiał do ramy: wybór zgodnie z "Przewodnikiem projektowania pieców przemysłowych" (trzecie wydanie), rozdział 11 - części konstrukcyjne do pieca, sekcja 3 - wybór stali, filar pieca, filar boczny,wiązka łukowaW przypadku, gdy materiał stalowy jest nie mniejszy niż Q235, należy wybrać stal Q235-A, a zewnętrzną ścianę pieca - stal Q215-A.materiał korpusu pieca poziomego z wykorzystaniem stalowej ramy, wymienialny.

4.4 wielkość pieca: 3000 mm (W) * 3000 mm (H) * 1500 mm (D).

4.5 konstrukcja stalowa pieca i obróbka przeciwkorodowa rur: trzy warstwy powłoki, wszystkie odporne na wysoką temperaturę, powłoka przeciwkorodowa, zewnętrzna warstwa czarna i szara.

4.5 podstawy pieca badawczego, wykorzystanie przestrzeni.

4.5.1 Podstawa pieca badawczego: podstawa musi być mocna i równomierna, a ciśnienie podłoża wynosi 750 kg/m2.

4.5.2 Wymagana wysokość podłogi wynosi ponad 5,5 metra, a całkowita powierzchnia użytkowania obszaru badawczego, pomieszczenia sterującego, pomieszczenia gazowego, części oczyszczającej i części składającej próbki wynosi ponad 150 metrów kwadratowych.

4.5.3 Wymogi dotyczące środowiska: dobrze wentylowane i łatwe w obsłudze. Nie ma w pobliżu materiałów łatwopalnych i wybuchowych.Zaleca się, aby trzymać się z dala od obszarów miejskich i mieszkaniowych oraz instalacji stalowych..
