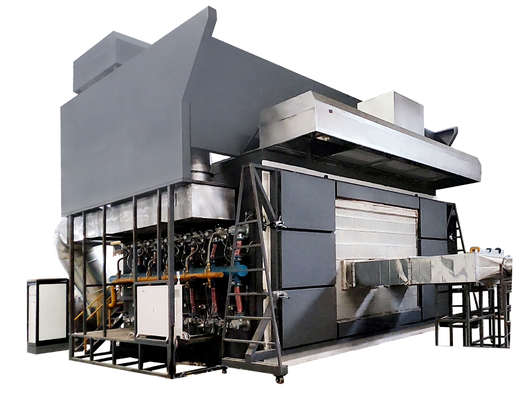

BS EN 1363-1 Ognisko przeciwpożarowe poziome

BS EN 1363-1 Horyzontalny piec do badań odporności ognia części nienoszących

BS EN 1363-1 Płom poziomy do elementów budowlanych

I. Zakres stosowania:

Stosowany do wszystkich rodzajów stalowych powłok ognioodpornych do użytku wewnątrz i na zewnątrz budynków (struktur) w celu określenia ich właściwości ognioodpornych w standardowych warunkach pożarowych.

II. Normy:

2.1 Zgodność z normą badawczą BS EN 1364-2:2018 "Próba odporności na ogień części nieobciążających sufitów. Część 2".

2.2 Zgodne z normą badawczą BS EN 1365-2:2012 "Badanie odporności na ogień części nośnych część 2: podłogi i dachy".

2.3 Zgodne z normą badawczą BS EN 1365-3:2000 "Badanie odporności na ogień elementów nośnych część 3: wiązki".

2.4 do normy badawczej BS EN 1365-4:1999 "Badanie odporności ognia na elementy nośne część 4: kolumny".

2.5 spełniają wymagania normy badawczej BS EN 1363-1:2020 "Próby odporności na ogień część 1: normy ogólne".

2.6 Zgodnie z normą badawczą BS EN 1366-6: 2004 "Badanie odporności na ogień urządzeń pomocniczych. Podwyższony dostęp i puste podłogi".

2.6 Zgodność z normą BS EN 13381-1:2020 "Metody badania dla określenia działania odporności konstrukcyjnych na ogień" Część I "Metody ochrony poziomych elementów konstrukcyjnych".

2.7 Zgodność ze standardem BS EN 13381-3: 2015 "Metody badań do określenia odporności konstrukcyjnych na ogień Część III Metody ochrony konstrukcyjnych elementów betonowych

2.8 Zgodność z normą BS EN 13381-5: 2014 "Metody badań do określania odporności na ogień elementów konstrukcyjnych Część V. Metody ochrony zespołów betonowych/plat ciśnieniowych

2.9 Zgodność z normą BS EN 13381-6:2012 "Metody badań do określania odporności na ogień elementów konstrukcyjnych Część VI: Metody ochrony betonowych kolumn pustej rury stalowej

2.10 Zgodność z normą BS476-20:1987 "Próba ogniowa materiałów budowlanych i konstrukcji. Część 20: Ogólne zasady metod określania odporności na ogień elementów budowlanych

2.11 Zgodność z normą BS476-21:1987 "Próba spalania materiałów budowlanych i konstrukcji. Część 21: Metoda określania odporności na ogień części nośnych

2.12 Zgodne z normą BS476-22:1987 "Badanie spalania materiałów budowlanych i konstrukcji. Określenie odporności na ogień części nienoszących obciążenia".

2.13 Zgodność z normą BS476-23: 1987 "Próba spalania materiałów budowlanych i konstrukcji. Część 23: Metoda określania odporności ogniowej elementów na konstrukcję

III. Piece poziomeGłówne zalety:

3.1 Jeden piec może być wykorzystywany do wielu celów i może być kompatybilny z wieloma normami.

3.2 Wprowadzenie wysokiej precyzji karty pozyskiwania danych w celu gromadzenia danych z różnych aspektów, takich jak temperatura, ciśnienie i przepływ każdej drogi, oraz analizy, przetwarzania i analizy danych.

kontrolę, która generuje odtwarzanie w czasie rzeczywistym rzeczywistych informacji w momencie spalania, a wyniki są bezpośrednio uzyskiwane z analizy i określenia mikrokomputerem;Cała maszyna przyjmuje wszystkie urządzenia wysokiej jakości, aby zapewnić, że system jest wysokiej jakości, wysokiej prędkości i zaawansowane.

3.3 Przyjąć kartę akwizycyjną o wysokiej precyzji + moduł wieloobwodowy + PLC + komputer i wdrożyć tryb automatycznego sterowania PID, o doskonałej stabilności, powtarzalności i odtwarzalności.

3.4 Przyjmując interfejs operacyjny Windows XP i Lab View, specjalne oprogramowanie do opracowania dla globalnych urządzeń precyzyjnych, styl interfejsu jest świeży, piękny i prosty.wyniki pomiarów są wyświetlane w czasie rzeczywistym, a doskonała krzywa jest dynamicznie rysowana, a dane mogą być zapisywane, odczytywane i drukowane na stałe.

3.5 Konstrukcyjna żywotność pieca wynosi ponad 20 lat, a piec jest zbudowana z wykorzystaniem amerykańskiej technologii GOVMARK (Gomak).temperatura warstwy zewnętrznej jest temperaturą pokojową; długą żywotność, materiał izolacyjny wewnętrznej warstwy (części zużywające) łatwo wymienić.

3.6 Wiele systemów ochrony bezpieczeństwa, w tym ochrona cieplna kanałów powietrznych, ochrona przed uwalnianiem ciśnienia, ochrona przed wyciekiem, wykrywanie wycieków gazu, ochrona bezpieczeństwa przewodów gazowych,ochrona bezpieczeństwa palników i inne urządzenia bezpieczeństwa w celu zwiększenia współczynnika bezpieczeństwa we wszystkich aspektach.

3.7 Wysokotemperaturowe gorące powietrze wydobywane z pieca jest chłodzone wodą i chłodzone powietrzem, a woda wykorzystuje wodę w obiegu, co poprawia oszczędność energii.

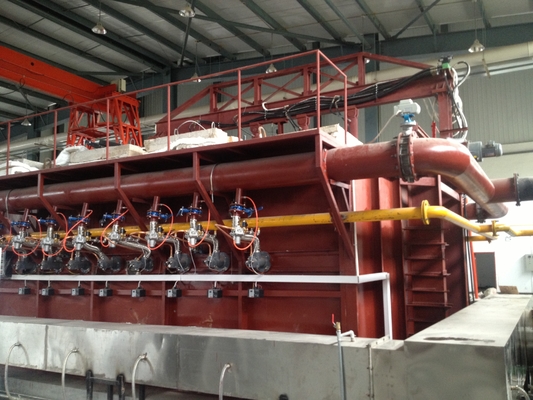

IV Horizontal Furance Projekt konstrukcyjny piecaZobacz rysunek 4

4.1 Konstrukcja pieca: piec jest zaprojektowana do trwania ponad 15 lat, a piec jest zbudowana przy użyciu technologii GOVMARK (Gomak) z USA.gdy warstwa wewnętrzna jest 1300°C, temperatura warstwy zewnętrznej jest temperaturą pokojową; długa żywotność, materiał izolacyjny (części noszące) warstwy wewnętrznej jest łatwy do wymiany.z zewnątrz do wewnątrz, jest następująca: pierwsza warstwa to ramy stalowe; druga warstwa jest zbudowana z czerwonych cegieł jako obwodu; trzecia warstwa to ognioodporny azbest wysokotemperaturowy;Czwarta warstwa to ogniotrwałe cegły.; piąta warstwa zawiera żyrkoniową bawełnę ogniotwórczą o wysokiej temperaturze, o temperaturze ogniotwórczej 1600°C.

4.2 Materiały odporne na wysokie temperatury.

4.2.1 ogniotrwałe cegły: temperatura użytkowania dla najwyższej odporności na temperaturę 1750 °C, długotrwała odporność na wysokie temperatury 1600 °C, gęstość masowa 1,0 g/cm3,wytrzymałość na ciśnienie w temperaturze pokojowej większa niż 3.2MPa, zmiana linii o temperaturze 1400 °C o 0,5%, przewodność cieplna lepsza niż 0,4 W/m - K.

4.2.2 przemysłowy ogniotrwały wiąźnik do wiązania: temperatura użytkowania 1400°C.

4.2.3 bawełna odporna na wysoką temperaturę w piecu: stosowanie żaroodpornej bawełny wysokotemperaturowej zawierającej cyrkonium, o grubości 50 mm, długotrwałej temperaturze żaroodpornej 1600 °C,specjalne materiały izolacyjne do pieców przemysłowych.

4.3 Materiał do ramy: wybór zgodnie z "Przewodnikiem projektowania pieców przemysłowych" (trzecie wydanie), rozdział 11 - części konstrukcyjne do pieca, sekcja 3 - wybór stali, filar pieca, filar boczny,wiązka łukowaW przypadku, gdy materiał stalowy jest nie mniejszy niż Q235, należy wybrać stal Q235-A, a zewnętrzną ścianę pieca - stal Q215-A.materiał korpusu pieca poziomego z wykorzystaniem stalowej ramy, wymienialny.

4.4 wielkość pieca: 3000 mm (W) * 3000 mm (H) * 1500 mm (D).

4.5 konstrukcja stalowa pieca i obróbka przeciwkorodowa rur: trzy warstwy powłoki, wszystkie odporne na wysoką temperaturę, powłoka przeciwkorodowa, zewnętrzna warstwa czarna i szara.
