Sprzęt do badań odporności na ogień kabli UL 2556 / UL 1581

Wymagania w zakresie bezpieczeństwa

Opis produktu

Wykonane są one zgodnie ze standardami UL. W pełni spełniają standardy badań spalania VW-1 i mogą przeprowadzać testy VW-1 i FT-2.Jest ekonomiczny i szeroko stosowany w przemyśle drutu i kabli. Parametry są szczegółowo określone w następujący sposób: Całe badanie przeprowadza się w zamkniętej komorze badawczej o objętości 4,32 metra sześciennego.umieścić górną część płomienia pod próbką, spalić przez 15 sekund, ugasić przez 15 sekund, powtórzyć 5 razy i sprawdzić stan spalania próbki.

standardowy:

● UL2556-2013.

Parametry techniczne

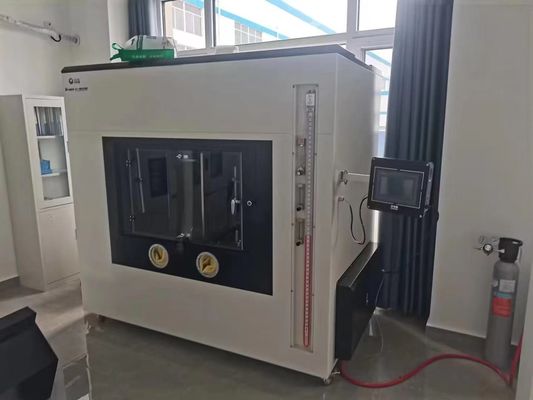

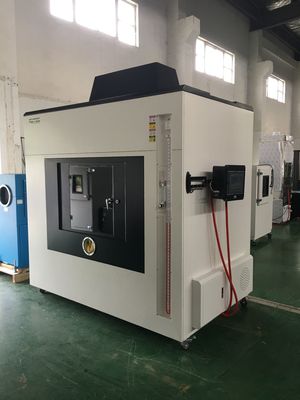

1.Komora badawcza: L2200*D1300*H1650mm, pojemność > 4,0 m3;górna pojemność płomienia przekracza 2,0 m3, na powierzchni znajdują się szklane okna,parę rękawic gumowych i systemy wydechowe w górnej części komory;

2.Burner Bunsen: który zgodnie ze standardem ASTM D5025 ma średnicę wewnętrzną 9,5 mm, długość 100 mm, średnicę wyjścia gazu 0,9 mm, grubość 1,6 mm.Który gaz spalania jest metanem o minimalnej czystości 98%, wysokość płomienia wewnętrznego wynosi 40±2 mm, wysokość płomienia zewnętrznego 125±10 mm, prędkość nominalna 500 W z linijeką płomienia, która w dowolnym momencie może sprawdzić, czy wysokość płomienia spełnia wymagania.

3System pomiaru temperatury: zgodnie ze standardem ASTM D5207, w tym 10 g miedzi pomiarowych, z stali nierdzewnej typu K o średnicy 0,5 mm,zegarek kronometrowy i termometr.

4. Standy próbki: poziome i pionowe stoją niezależnie, które wykonane są ze stali nierdzewnej.Badanie płomieniowe VW-1 i próbki poziomej/próbkę płomieniową FT2. poziome stanowisko tylko w przypadku badania płomienia próby poziomego kabla elektrycznego.

5Gaz: metan o minimalnej czystości 98% lub gaz ziemny o zawartości ciepła 37,1 MJ/m3 lub 8,9 kcal/m3.który ma pokryć powierzchnię powierzchni badawczej W 305 mm przez D 355 mm wzdłuż pionowej osi próbki, bawełna z taśmą nieuzbrojonej 60-lb lub 98 g/m2 papieru Kraft o szerokości 10 mm i długości przyklejonej do próbki,następnie pozostawić ponad 20 mm od próbki w kierunku tylnej części komory wolnej od odpływu.

6System przepływu: składający się z zaworu dekompresowego, przepływometra, którego zakres przepływu wynosi 1000 ml/min, miernika ciśnienia, którego zakres ciśnienia wynosi 200 kPa, zielonego oleju o gęstości 1000 kg/m3,i miernik ciśnienia w kształcie U, którego zakres wynosi 36.

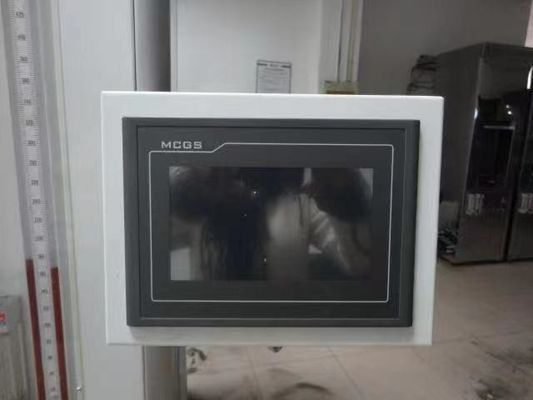

7System czasu: składający się z czasu płomienia, czasu zatrzymania spalania i czasu rozszerzania ognia itp.

8- Licznik płomieni: Dokładnie zapisać czasy badania
