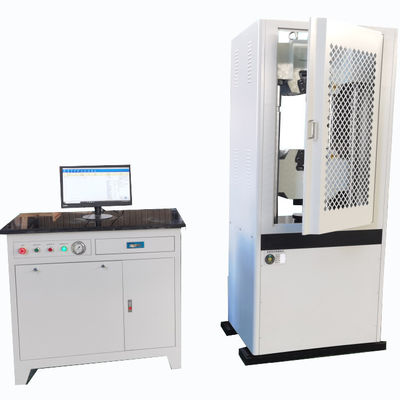

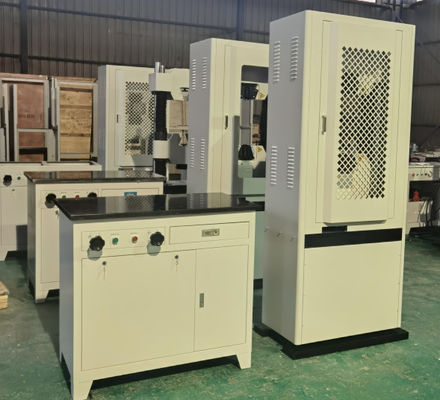

Hydrauliczna uniwersalna maszyna do badania wytrzymałości na rozciąganie 1000KN

Opis

Ten produkt jest idealnym wysokiej jakości sprzętem testującym dla instytucji naukowo-badawczych, uniwersytetów i szkół wyższych, metalurgii, produkcji maszyn, kotłów oraz przedsiębiorstw i instytucji lotniczych.Seria modeli wykorzystuje ładowanie hydrauliczne, jest łatwa w obsłudze, stabilna, bezpieczna i niezawodna.Operacje testowe i przetwarzanie danych są zgodne z GB/T228.1-2010 „Metody badania rozciągania materiałów metalowych w temperaturze pokojowej” i mogą być wykorzystywane do eksperymentów zgodnie z normami GB, ASTM, DIN, ISO, JIS, BS i innymi .

Mechaniczna struktura procesu

1. Rama główna maszyny testującej przyjmuje konstrukcję cylindryczną, przestrzeń rozciągania znajduje się nad ramą główną, ściskanie, zginanie, ścinanie i inna przestrzeń testowa znajduje się poniżej ramy głównej między belką środkową a stołem, poprzez ruch belka środkowa do regulacji przestrzeni testowej, stołu i cylindra za pomocą twardego kontaktu, tłoka wyważającego średnie ciśnienie, tłok jest zawsze w środku cylindra, zmniejsza tarcie między cylindrem a tłokiem, dzięki czemu dokładność eksperymentu jest wyższa , wartość siły jest dokładniejsza.Pokonaj tradycyjny proces sferycznego kontaktu między stołem a tłokiem, zorientowany teoretycznie.W ten sposób zapewniają stabilność właściwości mechanicznych produktu.

2. Części konstrukcyjne głównej maszyny są wykonane z odlewów stalowych po obróbce cieplnej i precyzyjnej obróbce, a kolumny i części transmisyjne wykonane są z wysokowydajnej stali konstrukcyjnej stopowej, która jest ściśle kontrolowana i precyzyjnie montowana, dzięki czemu cała maszyna jest nie tylko mocna pod względem ogólnej sztywności, ale także dobra pod względem stabilności.Główne i pomocnicze cylindry olejowe są uszczelnione bezszczelinowym filmem olejowym, bez wycieków oleju, a środkowy cylinder olejowy jest używany w szczękach do bezpośredniego zaciskania, co przezwycięża wady łatwego przesuwania i łatwego odkształcenia zestawu bloków zaciskowych wykładziny paletowej struktura, a załadunek i rozładunek jest bardzo wygodny i trwały.

Układ kontrolno-pomiarowy

1. maszyna wykorzystuje w pełni cyfrowy system sterowania w pętli zamkniętej do kontroli i pomiaru, a także przez komputer do procesu testowego i dynamicznego wyświetlania krzywej testowej oraz przetwarzania danych, po teście można go powiększyć za pomocą modułu przetwarzania grafiki w celu ponownego -analiza i edycja, aby spełnić przepisy wielu krajów dotyczące próby rozciągania metalu różnych standardowych testów, ale także zgodnie ze standardami branżowymi w celu osiągnięcia wytrzymałości na rozciąganie, ściskanie, zginanie, ścinanie i inne rodzaje różnych materiałów lub produktów, kompresja , zginanie, ścinanie i inne rodzaje testów, system sterowania z kontrolą siły, kontrolą odkształcenia, kontrolą przemieszczenia trzy tryby sterowania, w procesie testowym trzy tryby sterowania można płynnie przełączać zgodnie z ustawionym programem.

2. oprogramowanie może automatycznie uzyskać ReH (górna granica plastyczności), ReL (dolna granica plastyczności), Rp0.2 (określona nieproporcjonalna wytrzymałość na rozciąganie), Rt0.5 (określona całkowita wytrzymałość na rozciąganie), Rm (wytrzymałość na rozciąganie), E (moduł sprężystości) i ponad 20 wymaganych danych testowych.Może również osiągnąć równe obciążenie siłą, równe odkształcenie, równe przemieszczenie i inne wymagania testowe;

3. Dokładna i doskonała funkcja analizy danych, wykorzystująca interakcję człowiek-komputer do analizy i obliczenia testu

Mechaniczny wskaźnik wydajności materiału można również ręcznie interweniować w procesie analizy, aby poprawić dokładność analizy;

4. Dane testowe są zarządzane przez bazę danych, a wszystkie dane testowe i krzywe są automatycznie zapisywane.

5. zrealizuj specjalną kontrolę przemieszczenia, deformacji, siły i prędkości w zamkniętej pętli, a podczas testu może elastycznie

zmienić prędkość testową i krzywą testową, aby program testowy był bardziej elastyczny i szybki;

6. wielowarstwowa ochrona: z dwupoziomową funkcją ochrony oprogramowania i sprzętu, może zrealizować przeciążenie maszyny testującej

Nadmiar prądu, przepięcie, podnapięcie, nadmierna prędkość, limit i inne metody ochrony bezpieczeństwa;

7. oprogramowanie testowe zarezerwowane dla wielu otwartych interfejsów programowych, użytkownik może napisać własne niestandardowe specjalne metody testowe, domyślną implementację GB, ISO i innych standardów testowych;zarezerwowany dla otwartego portu sieciowego transmisji danych interfejsu, łatwego dla użytkownika do późniejszego przesyłania danych sieciowych, a także aktualizacji oprogramowania.

Parametr techniczny
