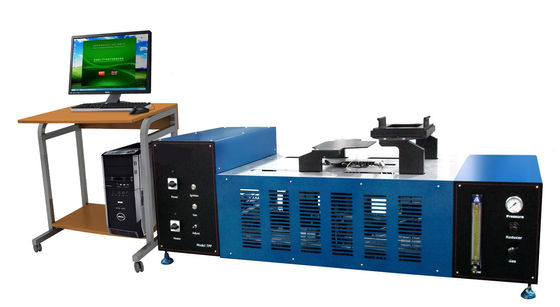

Tester wydajności ochrony termicznej TPP

Sprzęt do testowania ognia ASTM D4108 Tester wydajności ochrony termicznej TPP

Wprowadzenie produktów
Tester wydajności ochrony termicznej TPP służy głównie do testowania właściwości izolacyjności termicznej trudnopalnej tkaniny ochronnej wystawionej na promieniowanie i konwekcyjne źródła ciepła.Służy do testowania właściwości ochrony termicznej odzieży ochronnej, obuwia ochronnego, rękawic, zewnętrznej powierzchni kasku itp. Standardy testowania NFPA 1971, ASTM D4018, GB 8965.1-2009, ISO 17492 itp.

Charakterystyka wydajności

1. Przyrząd badawczy powinien zawierać zespół podstawy próbki, wspornik zespołu podstawy próbki, źródło ciepła, osłonę, zespół czujnika, rejestrator i uszczelkę.Musi również posiadać źródło gazu, przepływomierz gazu, palnik i czujnik.

2. Ruchoma płyta ochronna z korundu, o odporności na temperaturę 1800 stopni, może chronić płomień i zmniejszać błąd testu.

3. Zainstalowano dwa palniki Mekera o temperaturze 45 stopni, aby zapewnić standardowe konwekcyjne źródło ciepła z 9 rurkami kwarcowymi.

4. Średnica palnika Mekera wynosi 38 mm, a średnica otworu wewnętrznego to 5/16 cala.Może zapewnić 800-1200 ALE mocy cieplnej.Ujście palnika to konstrukcja z metalowej siatki.Dolny zawór powietrza palnika można regulować i można regulować stosunek mieszania powietrza i gazu palnego.

Pięć lub dziewięć zestawów lamp kwarcowych na podczerwień T150 może zapewnić strumień promieniowania cieplnego 13-40 kW/㎡±4 kW/㎡

6. Pod wpływem promieniowania cieplnego kwarcowej rury podczerwonej całkowity strumień ciepła można ustawić na 83 kW/㎡±2 kW/㎡ poprzez regulację gazu dostarczanego do palnika Mekera.

7. Kalibrowany przepływomierz ciepła jest chłodzony wodą, a jego zakres roboczy wynosi 0-100 kW/m2, a maksymalny zakres użytkowania wynosi 150%.

8. Czas odpowiedzi ciepłomierza jest krótszy niż 200 ms, natężenie promieniowania jest większe niż 0,95, a sygnał wyjściowy przekracza 5 mV w zakresie roboczym.

9. Kalorymetr miedziany może być używany do wykrywania ciepła konwekcyjnego i promieniowania, a także temperatury z tyłu próbki.

10. Przepływomierz wirnika może regulować natężenie przepływu spalin, dokładność wynosi (± 2%), a zakres pomiarowy przekracza 3 l/min.

11. Manometr wskaźnikowy, ciśnienie wlotowe można regulować za pomocą zaworu nadmiarowego ciśnienia, zakres zaworu nadmiarowego ciśnienia wynosi 0-15 psi;

12. Ćwierćobrotowy korek może ręcznie odciąć łatwopalny gaz.

13. Rozdzielczość systemu akwizycji temperatury wynosi 0,1C, a dokładność wynosi ± 0,75 ℃

14. Szybkość akwizycji danych w automatycznym systemie akwizycji danych wynosi poniżej 0,05 sekundy, a kompensacja zimnego końca jest zapewniona dla zmierzonych danych termopary.

15. Wyposażony w komputery i drukarki, ze standardowym oprogramowaniem testowym, aby zapewnić standardowe krzywe testowe.

Normy

ASTM D4108, ASTM F2703, ISO 17492: 2003, GB 8965.1: 2009, NFPA 1971, NFPA 1977, NFPA 2112

Rozmiar: 1500 mm (szer.) X 540 mm (wys.) X 460 mm (głęb.)

Waga: 86 KG

Wymagania instalacyjne: Wymagania elektryczne: 220V, 50HZ, 15A;

Wymagania dotyczące źródła gazu: propan i gaz ze sprężarek powietrza

Środowisko testowe: 25 + 5 ℃

Jak się mają?ochrona przeciwpożarowaprzetestowane produkty?
Wiele testów ogniowych przeprowadzanych jest przez oficjalne laboratoria w celu certyfikacji produktów.Jednak niektórzy producenci produktów przeciwpożarowych również utrzymują swoje własne obiekty i przeprowadzają testy w celach badawczo-rozwojowych przed przejściem na koszt i narażenie na test w obiekcie strony trzeciej.
