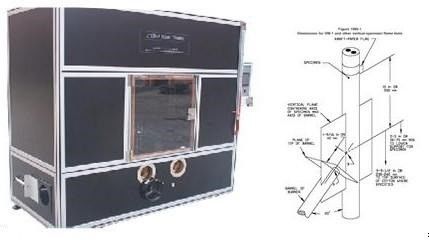

Sprzęt do prób ogniowych UL1581 Sect 1080.1 ~ 1080.14 Duża szafka do spalania / skrzynka do spalania Carge

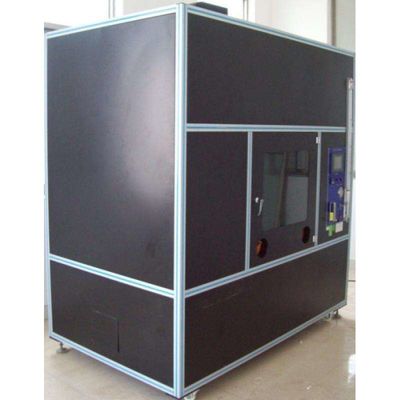

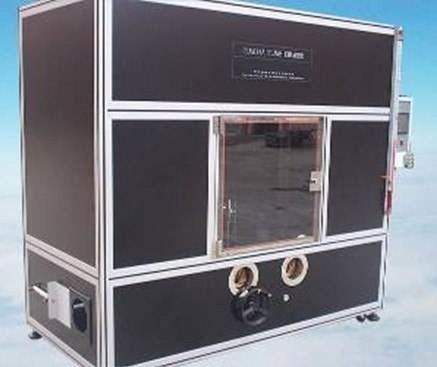

Duża komora spalania / skrzynia spalania karetki

Zastosowania

Duża komora spalania / duża komora spalania jest ściśle zgodna z normą UL1581 sekcja 1080.1~1080.14 i jest w pełni zgodna z testem płomienia VW-1 (V-ertical-specimen).Ekonomicznie stosowane i szeroko stosowane w przemyśle drutów i kabli
Zasada eksperymentu: Parametry dużej komory spalania/dużej komory spalania są następujące: Cały test przeprowadzany jest w laboratorium o objętości 4,32 metra sześciennego.Metoda badania: wyreguluj wysokość płomienia, umieść górę płomienia pod badaną częścią, pal 15 sekund, zgaś na 15 sekund, powtórz test po 5 razach i sprawdź spalanie próbki, ustaw czas palenia, czas wygaszania i ilość powtórzeń oraz automatyczne działanie.


Parametry techniczne

I Komora spalania
1. Efektywna przestrzeń: 2,4 m (długość) * 1 m (szerokość) * 1,8 m (wysokość)
2. Wymiary: 2,4 m (długość) * 1 m (szerokość) * 2,5 m (wysokość)
3. Materiał: 1. Zewnętrzny: kwadratowa stalowa konstrukcja ramy, pogrubiona stalowa płyta o grubości 1,5 mm, elektrostatyczna, ciemnozielona farba do pieczenia;2. Wewnętrzna: elektrostatyczna farba do pieczenia w kolorze czarnym.
4. Okno obserwacyjne: 1. Dwa okna push-pull po lewej i prawej stronie;2. Okienko to szkło hartowane;3. Otoczenie stalą nierdzewną SUS304;4. Rozmiar: 730 mm (wysokość) * 420 mm (szerokość).
5. Okno operacji: 4
1. Rozmiar przestrzeni wewnętrznej: ф150mm;2. Obwód: obrzeże ze stali nierdzewnej 3,0 mm;3. Uszczelnione na długie skórzane rękawiczki, długość: 600 mm;4. Całkowite wymiary obwodowe: ф220mm.
6. Układ wydechowy: 1. Dwa spiralne wentylatory wyciągowe;2. Uszczelniona płyta push-pull wykonana jest ze stali nierdzewnej o grubości 2,0 mm;3. Po obu stronach znajdują się rowki ślizgowe;4. Grupa urządzeń do zdalnego sterowania:b. dwie liny staloweDwa koła pasowe
7. Wlot powietrza: 4
1. Rozmiar: ф160mm;2. Uszczelniona płyta push-pull to płyta ze stali nierdzewnej o grubości 2,0 mm;3. Po obu stronach znajdują się rowki ślizgowe.
8. Uchwyt dolny:
1. Rozmiar: 2,4 m (długość) * 1 m (szerokość) * 0,7 m (wysokość);2. Użyj kątownika 60 mm * 60 mm * 4 mm, statycznej ciemnozielonej farby do pieczenia;3. Krążek nożny: sześć z krążkiem blokującym 4 Jeden.
9. Sprzęt oświetleniowy: jedna okrągła lampa przeciwmgielna i dymoszczelna

II Sekcja sterowania
1. Jedno wskazanie palenia 2. Ustawienie palenia: 0-99,99 sekund ustawione dowolnie 3. Wskazanie wygaśnięcia płomienia 1. Ustawienie rozpalenia: 0-99,99 sekund ustawione dowolnie 5. Licznik przepaleń: 0-999999 razy ustawione dowolnie 6. Z automatycznym , palenie, wypalanie, funkcja zliczania 7. Z funkcją konwersji pionowej / poziomej 8. Z funkcją automatycznego zapłonu 9. Z funkcją konwersji ręcznej / automatycznej 10. Zapłon jest metodą zapłonu wysokociśnieniowego.Część testowa jest podłączona do sterowania za pomocą wtyczki lotniczej, a styk jest bardzo blisko.


III Część testowa
1. Dysza: 1. Kąt wynosi 20 stopni 2. Jeden wewnętrzny zawór regulujący płomień 3. Jeden zewnętrzny zawór regulujący płomień Wewnętrzny punkt styku płomienia jest oznaczony linijką 5. Linijka z dolną flagą 1. Linijka długości testowej 1 1 pomiar płomienia urządzenie 8. Uchwyt testowy:Materiał: blacha stalowa po dokładnym przetworzeniu farby piecowej b.Kolor: czysta czerń 9. Pudełko testowe wykonane jest ze stali nierdzewnej SUS304.Dno ramy testowej: a. 2,0 mm płyta stalowa, dwie sztuki b.Rozmiar: 700mm (długość) × 450mm (szerokość)Kolor: statyczna czarna farba do pieczenia 11. Konstrukcja niezależna od testu w pionie i poziomie 12. Skrzynka testowa jest dodatkowo wyposażona w miotacz z długim ramieniem.Poziomy znak spalania to 3
Po czwarte, kontrola źródła gazu: 1. Gaz: Przynieś własny, zaleca się użycie metanu 2. Przepływomierz: 1 (Dwyer VA20430, USA) 3. Manometr w kształcie litery U: 1 (Dwyer Company, USA 1230-36) 4 Trójnik gazowy 5. Tchawica: do tchawicy wysokociśnieniowej
