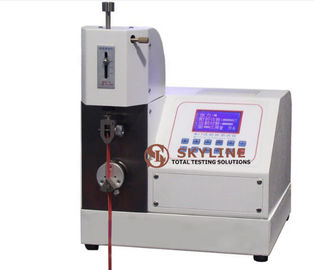

Maszyna do testowania składania papieru MIT

Przegląd użytkowania produktu
Ta maszyna jest używana głównie do testowania wytrzymałości na zginanie i zginanie płytek drukowanych (powszechnie znanych jako elastyczne płytki drukowane FPC), produktów papierniczych i płyt pilśniowych.
Metoda badawcza polega na zamocowaniu dwóch końców wycinka do badań na maszynie, dolny zacisk przykłada wymagane obciążenie, tak aby wycinek poddawany był pewnym naprężeniom, a dolny zacisk znajdował się w pozycji pionowej wycinka do badań. .
Próbkę wygina się do przodu i do tyłu na lewą i prawą stronę, a kąt zginania ustawia się do momentu złamania części badanej i automatycznego zliczenia.

Kryteria projektowe

ASTM-D2176,TAPPI-T423PM, JIS-P8115

parametry techniczne
Zmiana naprężenia spowodowana mimośrodowością uchwytu składanego nie przekracza 0,343 N.
Szerokość głowicy składanej wynosi 19 ± 1 mm
Promień składania 0,38 ± 0,02 mm (materiał z włókna szklanego i inne materiały można dostosować pod kątem R)
Odległość szczeliny składanego portu: 0,25 mm / 0,5 mm / 0,75 mm / 1,00 mm (uchwyt z włókna szklanego i inne materiały można dostosować)
Interfejs człowiek-maszyna: wyświetlacz ciekłokrystaliczny 3,2 w 320 * 240 z matrycą punktową, pokazujący liczbę składanych zmian w czasie rzeczywistym.
