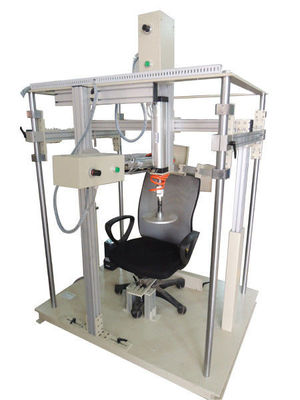

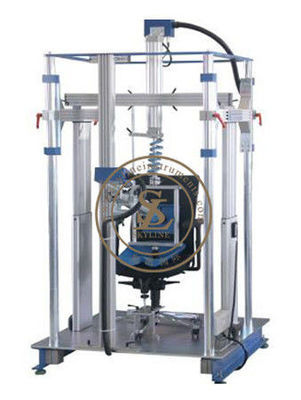

Sprzęt do testowania mebli BIFMA 5.1 Maszyna do badania wytrzymałości oparcia

BIFMA 5.1 Sprzęt do testowania mebli Maszyna do testowania wytrzymałości oparcia

Ta maszyna służy do oceny zdolności krzeseł do wytrzymywania obciążeń zmęczeniowych i zużycia spowodowanego siłą skierowaną do tyłu na oparcie krzesła.

parametry techniczne

i.seat i test statyczny / wytrzymałościowy,

ii.seat test statyczny przedniej krawędzi

iii) test statyczny w górę iw dół,

iv.arm test boczny statyczny

test statyczny v.legs forward / sideways

test uderzeniowy vi .back

test uderzeniowy vii.seat

1. Płyta z siatką z jedwabiu: (2700 × 1990 × 2300) mm, wytłaczane aluminium

2. Bekalankuasa: jednofazowy, AC220V

3. Mempunyai6stesenujianiaitu:

I. Badanie statyczne / wytrzymałościowe siedziska i oparcia i tester statyczny przedniej krawędzi siedziska

za. Siłownik pneumatyczny o pojemności ogniwa obciążeniowego 1000N (poziomy) i 2000N (pionowy)

b. 1 poziomy cylinder i 1 pionowy cylinder

do. Mechanizm - określone obciążenie pionowe jest przykładane najpierw do siedzenia, a obciążenie jest utrzymywane przy obciążeniu poziomym. Siła powinna być utrzymywana przez 10 ± 2 s lub 2 ± 1 s (opcja adjuastable). To stanowi cykl.

re. Regulowany kierunek obciążenia (90 ° do oparcia fotela)

mi. Regulowana wysokość

fa. Pad ładunkowy - przymocowany do cylindra i może się swobodnie obracać

- Podkładka ładująca siedzenia - przymocowana do pionowego cylindra (patrz załącznik)

- Tylna listwa załadowcza - mocowana do poziomego cylindra (patrz załącznik)

sol. Electconic predetermined counter (EPC) - 6-cyfrowy licznik do przesuwania cylindra do 200 000 cykli

h. Powietrze kompresyjne: ± 6 kg / m²

ja. Programowanie PLC i kod zabezpieczający są dostępne

jot. Jednofazowy AC 220V

k. Prędkość: regulowana (10-20 cykli / minutę)

II. Test statyczny do góry i do dołu

za. Składa się z 2cylinder. Oba cylindry można ustawić na:

- Pozycja pionowa z regulowaną odległością w poziomie (do 1m) - aby zastosować pionową siłę skierowaną w dół (do 900 N) na podłokietnik i unieść krzesło z platformy.

b. Wysokość można regulować do 1m.

do. Wkładka ładunkowa przymocowana do cylindra: zdejmowana, o średnicy 100 mm, grubości 50 mm, zaokrąglonych krawędziach o promieniu 12 mm i płaskiej powierzchni.

re. 3 tryb pracy:

- Tryb 1: obsługa tylko pierwszego cylindra (dla fotela z podłokietnikiem jednostronnym)

- Tryb 2: obsługa tylko drugiego cylindra (dla fotela z podłokietnikiem jednostronnym)

- Tryb 3: obsługiwane jednocześnie oba cylindry

mi. Wymagany cykl: 10 razy

fa. Siła powinna być utrzymywana przez 10 ± 2 s.

III. Test obciążenia statycznego po stronie bocznej podłokietnika

za. Składa się z poziomego cylindra z 2 podkładkami załadowczymi (o średnicy 100 mm) zamocowanymi w przeciwnym kierunku (patrz załącznik).

b. Cylinder jest mocowany na słupku pionowym i regulowany na wysokość (500-1000 mm)

do. Wkładka cylindra i nakładki ładującej może się zmieścić między dwoma podłokietnikami (min.distance 400mm), aby siła boczna (max. 900 N) mogła być przyłożona do podłokietnika jednocześnie przez płytę ładującą.

sol. Wymagany cykl: 10 razy

h. Siła powinna być utrzymywana przez 10 ± 2 s.

IV. Tester statyczny naprzód / na boki

za. Składa się z 1 cylindra, który można ustawić w pozycji poziomej i pionowej.

b. Komora obciążeniowa: pojemność 1000N

do. Wysokość można regulować do 1m

re. Wkładka ładunkowa przymocowana do cylindra: średnica 100 mm, grubość 50 mm, promień zaokrąglenia 12 mm i płaska powierzchnia.

mi. Nakładanie siły: 10 razy, utrzymywane przez 10 ± 2 s.

V. Tester uderzenia wstecznego / ramienia

za. Młot udarowy

- Wiszący i wychylny młot wahadłowy do swobodnego spadania

- Regulacja wysokości (300-1000mm)

- Okładka budowlana

b. Skala pomiaru wysokości

- stojąca i mobilna

- zasięg: 1,5 m

do. Gumowa mata

- Rozmiar: 1,5 × 1,5 × 0,002m

- Twardość: (85 ± 10) IRHD zgodnie z ISO 7619-2: 2010, testowana przez akredytowane laboratorium

VI. Tester uderzenia fotela

za. Siłownik pneumatyczny

- przytrzymywać, zwalniać i podnosić impaktor

- Wysokość: Regulowana wysokość do 2m od podłogi

- Przymocowany do impaktora i pozwolić udarowi swobodnie opaść na powierzchnię testową na wysokości do 300 mm (regulowany)

b. Impactor - patrz załącznik

ja. Badanie statyczności / trwałości siedziska i oparcia (BS EN 1728: 2012, pkt. 6.4 i 6.17)

ii. Badanie statyczne przedniej krawędzi siedziska (BS EN 1728: 2012, pkt. 6.5)

iii. Badanie statyczne w górę i w dół (BS EN 1728: 2012, pkt. 6.11 i 6.13)

iv.Amm test statyczny na boki (BS EN 1728: 2012, pkt. 6.10)

v.Legs test statyczny do przodu / na boki (BS EN 1728: 2012, pkt 6.15 i 6.16)

vi.Back impact test (BS EN 1728: 2012, pkt 6.25)

vii.Seat impact testing (BS EN 1728: 2012, pkt 6.24)

za. Korek o grubości 12 mm

b. Przenośny tester bocznego ramienia - do wielu siedzeń

- dodatkowy cylinder połączony z płytką ładunkową o średnicy 100 mm i 1 oddzielną wkładką ładunkową 100 mm

- Oba obciążniki powinny być zamocowane na stalowym pręcie (długość 2 m) w przeciwnym kierunku.

- Odległość między 2 podkładką ładunkową jest regulowana wzdłuż pręta.

- Przyłożenie siły do ​​podłokietnika nie może być zasłonięte przez drążek.

do. Mempunyai I / O port pada panel sterowania bagikemudahanintegrasisistem.

re. Program sterownika PLC kodbeserta kod bezpieczeństwa dibekalkan

Specyfikacja

Testowanie standardów

• ANSI / BIFMA X5.1-2011 10 Test mechanizmu przechyłu - cykliczny
• ANSI / BIFMA X5.1-2011 15 Test trwałości oparcia - cykliczny - typ I
• ANSI / BIFMA X5.1-2011 16 Test trwałości oparcia - cykliczny - typ II i typ III
