Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | SKYLINE |
Orzecznictwo: | UL 1730, UL 790, ASTM E108-04, NFPA 256, IEC 61730-2 |
Numer modelu: | SL-FL1582 |
Minimalne zamówienie: | 1 jednostka |
---|---|
Cena: | USD |
Szczegóły pakowania: | obudowa ze sklejki |
Czas dostawy: | 35 dni roboczych |
Zasady płatności: | T/T, Western Union, MoneyGram |
Możliwość Supply: | 1 jednostka / miesiąc |
SYLWETKA NA TLE NIEBA: | Sprzęt do badania palności | Wydechowy: | 400 m2 / min |
---|---|---|---|
Natężenie przepływu powietrza: | 19 ± 8 km / h (5,5 M / s) | Standardy: | UL 1730, UL 790, ASTM E108-04, NFPA 256, IEC 61730-2 |
Falownik prędkości: | 0–100% | Palnik gazowy: | 22 000 Btu / min (387 kWh) |
High Light: | horizontal flammability tester,lab testing equipment |

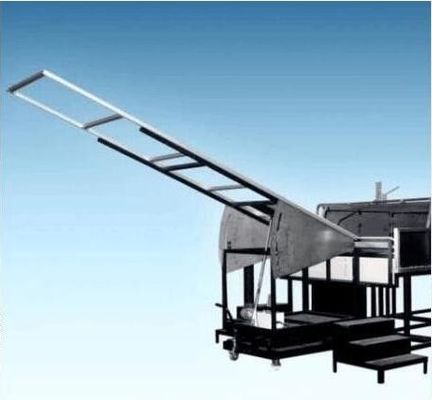

Łatwopalny sprzęt do testowania ogniw słonecznych jest zgodny ze standardami UL 1730 ASTM E108
Wprowadzenie produktów
Maszyna testowa do rozprzestrzeniania ogniw słonecznych i płonących ogniw słonecznych oparta jest na projekcie i rozwoju UL 1730, IEC 61730-2. Ma symulować rzeczywiste warunki w celu oceny dachu i elementów ognioodporności przyrządu, w próbkach A1.82m, b 2.4m oraz c 3.9m w celu oceny poziomu A ~ C. Może być również stosowany do zmniejszania palności elementów fotowoltaicznych stosowanych w tym teście.
Standardy
UL 1730: wykrywanie dymu w mieszkaniach wielorodzinnych i pokojach hotelowych
monitory: wykrywanie sygnału elektrycznego kurzu domowego;
UL 790: standardowa metoda próby ogniowej dla pokryć dachowych;
ASTM E108-04: standardowa metoda próby ogniowej dla pokryć dachowych;
NFPA 256: próba ogniowa pokładu dachowego.
IEC 61730-2 Dodatek b: testy ogniowe modułów fotowoltaicznych.
Charakterystyka urządzenia
Części konstrukcyjne
1. Pokrycia dachowe ze sklejki, wymiary: 1300 (w) X 1000 (d) x120 (h), do
zainstaluj próbkę testową;
2. Płyta niepalna, zainstalowana pod koniec testu, może przerwać test
panele hartowane;
3. Płyta kontrolna wentylatora ze stali nierdzewnej, kąt testu można regulować,
wymiary: 1440 (l) x 940 (h) mm;
4. Służy do wspomagania badania głównego wspornika ramy, stali odpornej na korozję, wymiary: 1 020 (l) x 1 000 (d) x 1 473 (h) mm;
5. Niepalny zespół płyty, zainstalowany przed ramą w celu symulacji
okap i gzyms, przedłużenie płomienia z palnika do próbki,
wymiary: 330 (szer.) x 2.130 (d) x 584 (wys.) mm;
6. Natężenie przepływu powietrza dla panelu testowego: 19 ± 8 km / h (5,5 M / s) i skonfiguruj
monitor anemometru;
7. Oddzielne rury wentylacyjne, które można wyjąć z powietrza laboratoryjnego;
8. Filtr o strukturze plastra miodu jest zainstalowany w kanale powietrznym, zainstalowana łopatka wlotowa gazu;
9. Kanały wentylacyjne wyposażone w panel regulacji nachylenia do regulacji kierunku przepływu powietrza;
10. Rury wentylacyjne przymocowane do prowadnicy, mogą zwiększyć prędkość, aby zapewnić przepływ powietrza testowego z zakłóceń zewnętrznych, płyty prowadzące wykonane ze stali nierdzewnej, położenie nie zmienia się wraz z ciśnieniem wiatru;
11. Materiały na kanały ze stali nierdzewnej, odporne na korozję i żaroodporne, wymiary: 2130 (szer.) X 762 (wys.) X 3000 (l) mm;
12. Wentylator 220 V, 50 Hz, zasilanie trójfazowe, jest wyposażony w układ wsteczny, który może automatycznie regulować prędkość wiatru, minimalny przepływ na 300m3 / min;
13. Bezstopniowy falownik, regulowany w zakresie 0-100%;

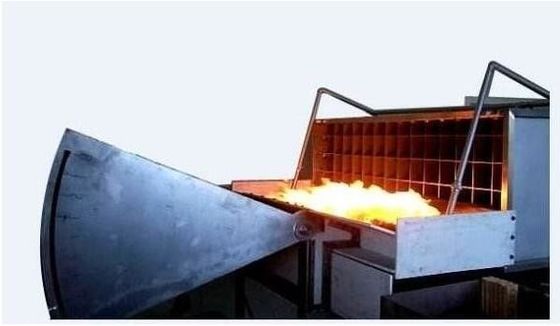

14. Palniki gazowe (do przerywanego Shi Huo, rozprzestrzeniania ognia i latania), 1,12 m, 60,3 mm, poruszające się po stronie testowej mają szczelinę 12,7 mm (szer.) * 0,91 m (długą);
15. Palnik gazowy może zapewnić 22 000 Btu / min (387 kWh) i, zgodnie z a, b, c trzema poziomami spalania, precyzyjny zawór kontrolny gazu kontrolujący przepływ gazu,
16. Zainstalowano termoparę górnego palnika 58,7 mm, 888 ± można przetestować 28 ° C;
17. Automatyczny układ zapłonowy, zapewnienie bezpieczeństwa wykonania testu, elektroda zapłonowa 1,8kVp masowy regulator przepływu to minimalne ciśnienie zgodne z różnymi standardami, natężenia przepływu gazu kontrolnego, klasy A i B: 21 000 ~ 22 000 Btu / min (369 ~ 387 kWh ) przez 10 minut, klasa C: 18 000 ~ 19 000 Btu / min (316 ~ 334 kWh) 4 minuty;
18. System kontroli temperatury - klasa A i B: 760 ± 28ºC (1400 ± 50ºF) -21,000 ~ 22 000 Btu / min Klasa C: 704 ± 28 c (1300 ± 50ºF) -18,000 ~ 19 000 Btu / min
19. Wysokoprecyzyjne manometry i zawór regulujący ciśnienie kontrolują ciśnienie gazu;
1) -Każdy transfer do gazu w palnikach musi być zgodny z innymi metodami testowania i kontroli;
2) -LNG: za pomocą MFM można dokładnie zmierzyć przepływ (kontrola zaworu sterującego przepływem);
3) -LPG: natężenie przepływu powietrza z wykorzystaniem układu falownika: pokład testowy przy prędkości 19 ± 8 km / h (5,5 M / s);
20. Metalowe materiały nośne z siatki, palety można obracać, aby uzyskać pełne spalanie
materiały;
Sekcja testowa
1. Komputerowy system sterowania specjalnego oprogramowania sterującego w Stanach Zjednoczonych do eksperymentu Labview, integracja 10,2 "ekran LCD;
2. Systemy akwizycji danych, język programowania LabView służy do programowania, karty akwizycji danych oferowane przez Stany Zjednoczone
3. System akwizycji danych składa się z następujących części:
① 16-bitowy moduł wejściowy termopary
② 16-bitowy moduł wejściowy konwersji A / D
③ Moduł wejścia / wyjścia danych
④ 12-bitowy moduł wyjściowy konwersji A / D
⑤ Płyta montażowa z 4 i 8 gniazdami
Modules Moduły Labview
⑦ Moduł sieciowy Labview / Ethernet
4. Markowe systemy testowe, palniki gazowe, płomień pochłania płonący materiał, palnik gazowy ma temperaturę 880 ± 10ºC, można regulować.
Standardowe wyniki
1. Ogólne standardy rozprzestrzeniania płomienia
① Każda część materiałów pokrycia dachu (komponent lub panel) z pokładu testowego w wydmuchiwanym płomieniu lub świecących cząsteczkach
AnMoże prześlizgnąć się przez podzielone, zakrzywione pokrycia dachowe, takie jak otwarty pokład dachowy,
Rating Klasa bezpieczeństwa pożarowego A: zasięg rozprzestrzeniania się płomienia wynosi 1,82 M,
Poziom bezpieczeństwa pożarowego B: zasięg rozprzestrzeniania się płomienia wynosi 2,4 M,
Bezpieczeństwo pożarowe rangi C: obszar rozprzestrzeniania się ognia wynosi 3,9 mln,
Mierzone od krawędzi próbki rozprzestrzeniania się płomienia,
2. Ogólne standardy spalania na dachu
① Każda część lub element panelu z pokładu testowego w płomieniach, wiejących lub padających,
② Znika część pokładu dachu lub część panelu w konstrukcji dachu lub element w postaci świecących cząstek,
③ Kontynuuj z elementami lub panelami spalania
